〔仕 様〕
型    式      CT-6-YH8-1620
適用電流       0.01~ 5Arms(50Hz/60Hz)、RL≦10Ω
最大許容電流    50Arms連続

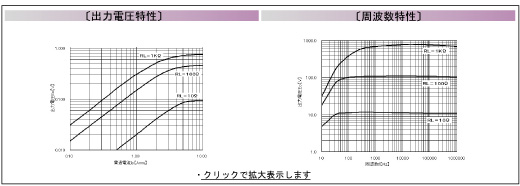

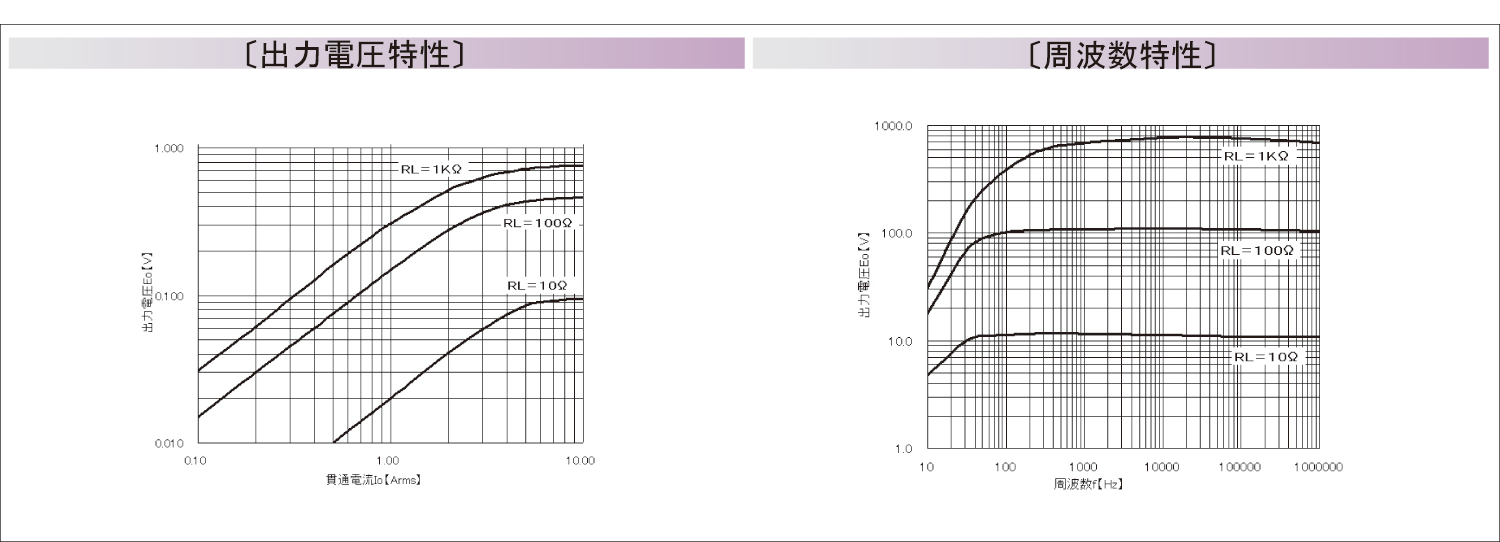

飽和限界電流    特性図参照
出力特性       特性図参照
適用周波数      50Hz~500KHz
二次巻数(n)     400±2ターン
二次巻線抵抗    140±5Ω(参考値)

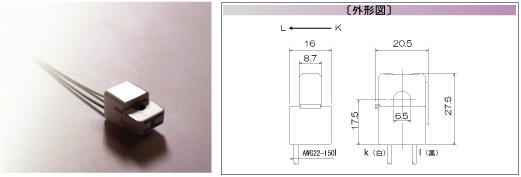

構    造      簡易閉鎖型/フェライトコア・ナイロンケース入
             クランプ構造/ナイロンスプリングクランプ
難燃性グレード   UL94-V0準拠
許容脱着回数概略 概略100回程度
出力端子       スズコートビニール電線(AWG22-150l)
耐 電 圧      AC1000V 1分間(貫通穴~出力リード線)
絶縁抵抗       DC500V/100M Ω以上(貫通穴~出力リード線)
重    量      13g
使用温度      -20~+50℃
保存温度      -30~+90℃

・欧州RoHS指令基準に適合

備考(1)出力電圧は、パラメーターにより変化します。各特性図を
    よく吟味して使用条件を設定してください。
 (2)特性図中、材料特性の変化等で製品個体差が出やすい領域と
    なるため、充分なマージンを持ってご使用ください。
 (3)本品に対し第三者の改造は禁止します。
